钢板收边压边园路止草带分割隔断边沟收口大样做法详图CAD施工图

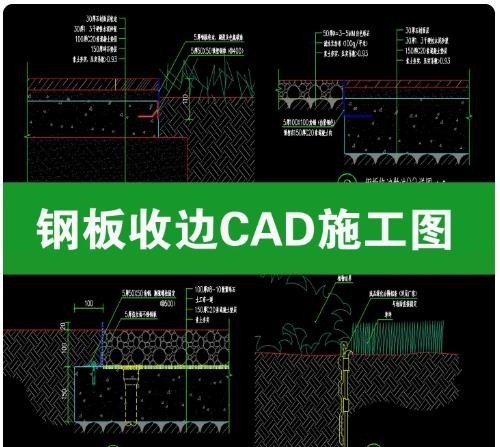

这套钢板收边 CAD 节点详图，为景观工程常用金属钢板收边、压边、草石分割、止草带、边沟收口剖面大样 DWG 源文件，园林景观施工图可直接引用修改。图纸包含多套不同场景的钢板隔断构造剖面，标注完整尺寸、材料层次、固定方式。
图纸内容

✅ 草坪与硬质铺装钢板收边节点：园路、碎石场地、种植区之间的钢板分隔，止草隔断做法，阻止草根蔓延，分隔边界整齐；✅ 边沟、排水沟钢板压边收口大样：透水铺装、雨水花园、植草沟钢板收边构造，包含基层、滤料、土工布、固定预埋件；✅ 多种钢板规格做法：包含薄钢板、不锈钢收边、镀锌钢板，含钢板固定、埋深、转角、接缝处理详图；✅ 场地分层构造：铺装基层、碎石垫层、土工布、种植土分层图例，文字材料说明，尺寸标注齐全。
适用场景

园林景观、公园、小区景观、庭院、雨水花园、植草沟、园路铺装与草坪分隔施工。解决草坪外溢、铺装边缘破损、软硬交接收口难看、雨水边沟收边等施工难点。
适合人群

景观设计师、园林施工图设计师、景观施工员、造价人员，用于景观施工图节点深化、方案参考、竣工图绘制。
素材说明

文件为 CAD DWG 格式，图层干净，可直接复制粘贴到景观施工图内修改使用。仅为构造节点参考，正式施工项目需要结合当地规范、土壤、排水条件深化调整。
链接: https://pan.baidu.com/s/1ohnTLIPe39ntaPfScAnkNw?pwd=icvf 提取码: icvf
