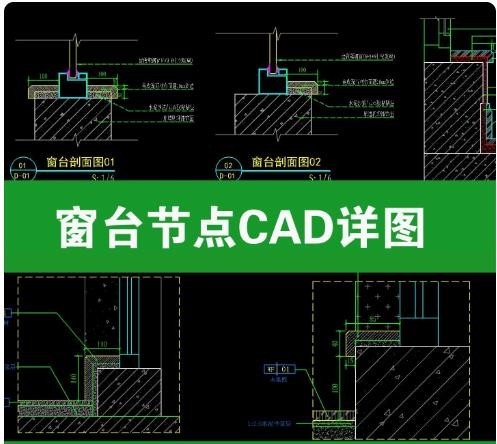

套窗台节点 CAD 详图合集，包含普通内窗台、外窗台、飘窗、石材窗台板收口各类剖面大样，DWG 源文件，建筑与室内设计直接可用。图纸包含窗台剖面图、飘窗构造节点、石材窗台板收口、窗下墙防水、窗洞收边等构造大样，覆盖混凝土墙、砌体墙不同墙体基层做法。
图纸内容

✅ 外窗台节点：外挑窗台、滴水线、排水找坡、防水构造、防止雨水倒渗的标准做法；✅ 内窗台节点：大理石 / 石英石窗台板安装、基层处理、窗台石收口、窗侧收边、密封胶缝构造；✅ 飘窗节点：内飘、外飘窗台剖面，飘窗板钢筋、保温层、防水、石材面层完整剖面；✅ 各类墙体适配：混凝土结构墙、加气块砌体墙两种基层对应的窗台处理；✅ 图纸包含尺寸标注、材料图例、文字说明，比例齐全，可直接编辑修改。
适用工艺

石材窗台板（大理石、人造石、石英石）安装收口、窗洞口保温、窗台防水、滴水构造、室内精装飘窗施工。解决窗台开裂、渗水、收口不平整、密封处理等常见施工问题。
适合人群

建筑设计师、室内设计师、装饰施工员、造价人员，用于住宅、工装项目窗台施工详图绘制、节点参考、施工图深化。
素材说明

文件为 CAD DWG 格式，图层规范，可复制到项目施工图中直接修改调用；包含多种常规与飘窗窗台构造方案，兼顾建筑防水和室内精装收口。仅作为施工参考节点，正式项目需结合当地规范、墙体材料、保温要求调整深化。
