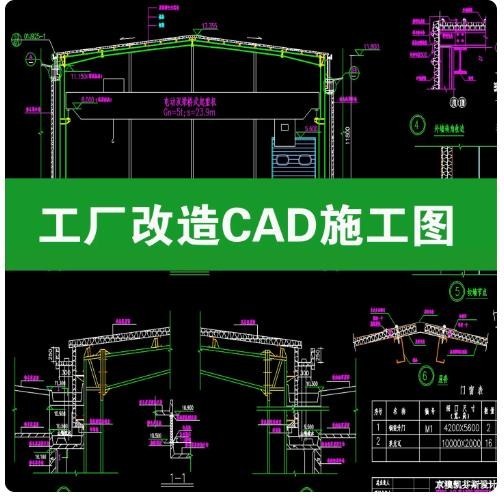

破旧废弃工厂改造厂房建筑结构项目翻新平立面做法详图CAD施工图

本项目为废弃老旧工厂厂房更新改造工程，在保留原有工业建筑主体特征前提下，开展建筑空间重构与结构安全翻新。整套 CAD 施工图包含改造平面布置图、建筑立面改造图、剖面图以及大量平立面细部做法详图，配套结构加固图纸。设计充分调研原有厂房破损现状，对原有排架 / 框架结构进行安全评估与抗震加固；立面兼顾修旧与更新，保留工业记忆，优化外墙保温防水、门窗系统；内部平面重新划分功能空间，增设夹层、楼梯、隔墙等，清晰表达新旧构件交接、墙体修复、屋面翻新、地坪改造等构造节点。全套平立面做法详图完整表达建筑翻新工艺、材料层次、收口节点，图纸体系完整，可用于旧厂房改造、文创园区、工业遗存活化类项目的方案落地、施工图深化、招投标及现场施工指导。
关键词

旧厂房改造施工图，废弃工厂翻新 CAD 图纸，厂房建筑结构加固详图，厂房平立面做法详图，工业遗存改造施工图，老旧厂房翻新节点 dwg，城市更新厂房改造图纸
链接: https://pan.baidu.com/s/5lAW1En17m3hMBK4YtOrvoA
