螺栓乱用隐患大！一文带你分清螺栓牌号与ABC级

wu

《钢结构设计标准》中给出了许多牌号和等级的螺栓（如高强螺栓的10.9级、8.8级和普通螺栓的ABC级等），不经常做钢结构的同志可能会挑花眼。本文带你看清这些牌号和等级的具体含义，以便设计过程中进行快速选择。

1.牌号

螺栓牌号代表的是螺栓的性能等级。性能等级是螺栓材质和强度的标识，数字表示螺栓的抗拉强度和屈强比。

以10.9级为例，

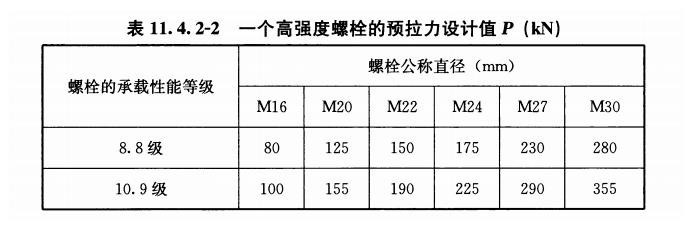

10：代表螺栓材料的抗拉强度为10×100=1000MPa。9：代表螺栓的屈强比（屈服强度与抗拉强度的比值）为0.9。因此，10.9级螺栓的屈服强度约为1000×0.9=900MPa。同理，8.8级螺栓的屈服强度约为800×0.8=640MPa。在设计过程可以根据结构和节点的重要性、荷载的大小进行选择。更直观的，可以根据下表（一个高强螺栓的预拉力设计值P进行设计，反过来进行螺栓牌号选择）。


2.螺栓等级

《钢结构设计标准》将普通螺栓分为ABC三个等级，总体来讲，AB级称为精制螺栓，C级称为粗制螺栓。

AB级：一类孔，孔径比栓杆直径大 0.2～0.5mm；

C级：二类孔，孔径比栓杆直径大 1.0～1.5mm；

《钢结构连接节点设计手册 (第二版)》指出：

A级和B级属精制螺栓，其抗剪、抗拉性能良好，但制造和安装复杂，故很少采用。C级属粗制螺栓，其抗剪性能差，主要用于沿其杆轴方向受拉的连接；在下列情况时可用于受剪连接:

1.承受静力荷载和间接承受动力荷载结构中的次要连接，如受力较小的屋盖支撑；

2.不承受动力荷载的可拆卸结构的连接;

3.临时固定构件用的安装连接。

《建筑结构施工图设计文件审查常见问题分析》姜学诗著提到：普通螺栓通常采用4.6级或4.8级的C级普通螺栓。在房屋建筑工程中几乎不采用5.6级或8.8级的A、B级“精制”螺栓。其原因是这种螺栓的螺栓杆和螺栓孔加工及安装精度要求高，费时费工，很不经济。
