45吨罐车上地下室顶板？算完轮胎法才知道之前都算浅了

wu

上文我们讲到采用线性插入法快速判断地下室顶板行车是否需要回顶，用45吨罐车走5m×5m板块的案例，算出来36.75kN/㎡，超过设计允许值20kN/㎡，结论是必须回顶。

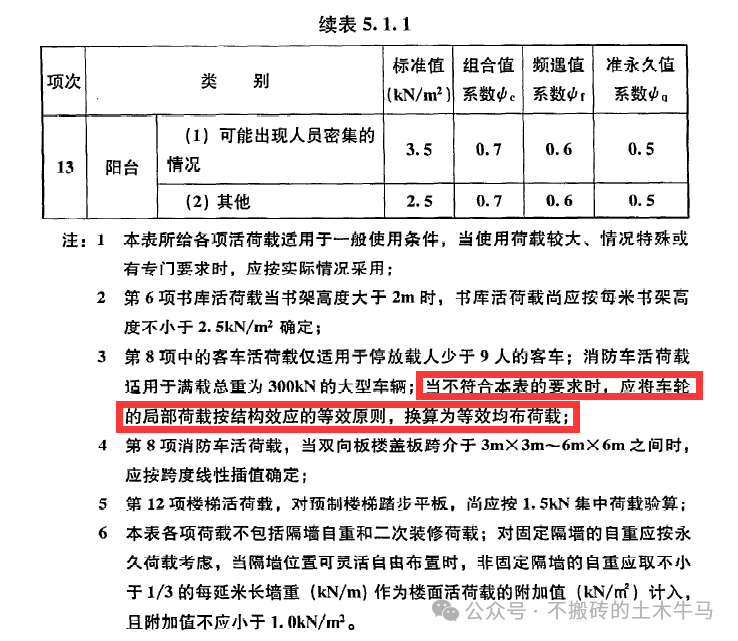

文章发出去之后，很多朋友认为这种算法将荷载转化成均布荷载的方法过于武断。评论区不少同行在问：规范表格下面还有一行小字啊——"消防车活荷载适用于满载总重为300kN的大型车辆；当不符合本表的要求时，应将车轮的局部荷载按结构效应的等效原则，换算为等效均布荷载"


那么今天我们就用同一个案例，把这个"轮胎法"试算一遍看看结果会不会不一样。轮胎法是什么原理？
线性插入法的逻辑是：把整辆车的重量"摊平"到整个板块上，算一个平均的均布荷载。但实际车轮压到板上的时候，荷载是集中在几个点上的——每个轮子下面才是真正的受力区。

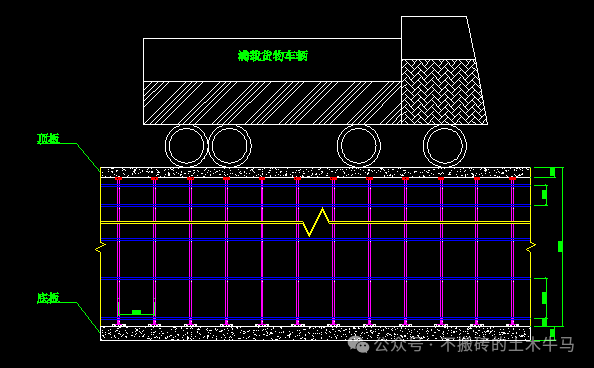

轮胎法的思路就是：按车轮的实际接地面积来计算轮压，再换算成这个面积上的等效均布荷载，更贴近真实的受力情况。我们同样用到上期一样的案例：设计基本参数：覆土厚度为1.5m，土的容重为18KN/m³，非消防车道荷载活荷载为5KN/㎡，消防车道活荷载20KN/㎡，板厚250mm。（以上参数基本较为常规，适合大多数工程地下室顶板），下面让我们来算算看。首先根据上述设计概况对地下室顶板和承载能力进行计算，依据《建筑结构可靠性设计统一标准》GB50068-2018对活荷载及恒荷载进行组合。1、荷载组合计算：覆土自重：1.5m*18KN/m³=27KN/㎡；地下室顶板结构自重：0.25m*25.1KN/m³=6.275KN/㎡总计恒荷载 GK=27+6.275=33.275KN/㎡根据上述条件，消防车道活荷载考虑20KN/㎡，非消防车道活荷载考虑5KN/㎡，消防车道设计组合荷载为：1.3*33.275+1.5*20=73.2575KN/㎡非消防车道设计组合荷载：1.3*33.275+1.5*5=50.7575KN/㎡2、按照上期考虑的工程案例：混凝土罐车总重量为45吨，考虑典型的三轴罐车来算，前轴1个轮、中轴1个轮、后轴2个双轮，轮压作用在板面上，荷载会通过面层扩散。按45°扩散角，每个轮胎的接触面积按照以下公式计算：

其中前面单轮每个轮胎地面的接触面积约为0.05㎡（单个轮胎长0.2m×宽0.25m），而双组轮的接触面积则是0.12㎡（双组轮胎长0.2m×0.6m）。

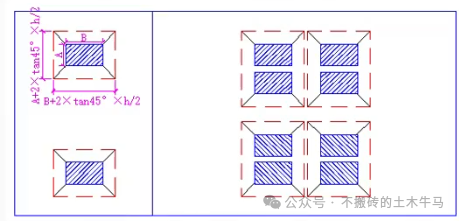

在计算荷载扩散影响面积时，我们采用45的角度，计算出影响面积为前面四个单轮总的影响面积为4*（0.2+2*tan45°*h/2）*（0.25+2*tan45°*h/2），后面四个双轮总的影响面积为4*（0.2+2*tan45°*h/2）*（0.6+2*tan45°*h/2）所以总的轮胎影响面积为（0.45*0.5*4+0.45*0.85*4=2.43㎡）

因此，采用轮胎法计算的等效荷载为45吨*9.8/2.43㎡=181KN/㎡，这个明显超过消防车道的允许荷载73.2575KN/㎡，所以必须对地下室顶板进行加固。为什么差这么多？
线性插入法本质上是一种简化算法——它把整辆车的重量"摊"到整个板块上。
而轮胎法更贴近实际：它考虑到了轮压的集中性、扩散面积和板的弯矩等效，结果更接近真实受力状态。
从上面两种计算可以得出，无论哪一种方法，对于重车驶入地下室顶板，就算是消防车道，也必须进行加固处理，否则就算楼板不塌，也会出现质量问题。
