PKPM/YJK参数说明-地震作用

wu

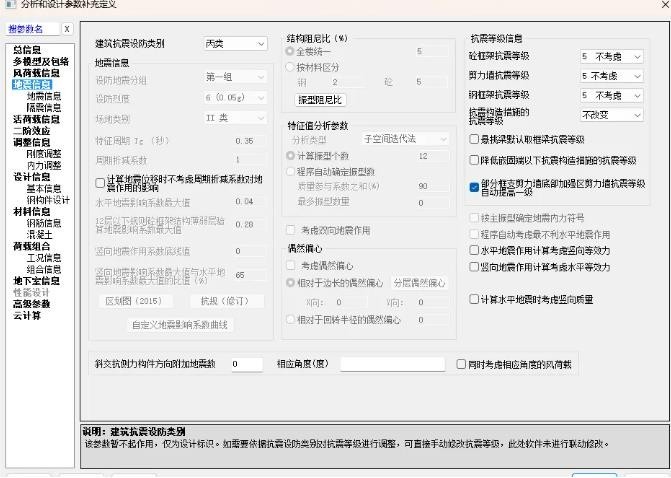

本页是有关地震作用的信息。当抗震设防烈度为6度时，某些房屋虽然可不进行地震作用计算，但仍应采取抗震构造措施。因此，若在第一页参数中选择了不计算地震作用，本页中各项抗震等级仍应按实际情况填写，其他参数全部变灰。上述参数的含义及取值原则如下:

1.建筑抗震设防类别

该参数暂不起作用，仅为设计标识。

2.设防地震分组

设防地震分组应由用户自行填写，用户修改本参数时，界面上的“特征周期Tg”会根据抗规5.1.4条表5.1.4-2联动改变。因此，用户在修改设防地震分组时，应特别注意确认特征周期Tg值的正确性。特别是根据区划图确定了Tg值并正确填写后，一旦再次修改设防地震分组，程序会根据抗规联动修改Tg值，此时应重新填入根据区划图确定的Tg值。

当采用地震动区划图确定特征周期时，设防地震分组可根据Tg查抗规5.1.4条表5.1.4-2确定当前相对应的设防地震分组，也可以采用下文介绍的“区划图”按钮提供的计算工具来辅助计算并直接返回到界面。由于程序直接采用界面显示的Tg值进行后续地震作用计算，设防地震分组参数并不直接参与计算，因此对计算结果没有影响。

3.设防烈度

设防烈度应由用户自行填写，用户修改设防烈度时，界面上的“水平地震影响系数最大值”会根据抗规5.1.4条表5.1.4-1联动改变。因此，用户在修改设防烈度时，应特别注意确认水平地震影响系数最大值amax的正确性。特别是根据区划图确定了amax值并正确填写后，一旦再次修改设防烈度，程序会根据抗规联动修改amax值，此时应重新填入根据区划图确定的amax值。

当采用区划图确定地震动参数时，可根据设计基本地震加速度值查抗规3.2.2条表3.2.2确定当前相对应的设防烈度，也可以采用下文介绍的“区划图”按钮提供的计算工具来辅助计算并直接返回到界面。程序直接采用界面显示的水平地震影响系数最大值amax进行后续地震作用计算，即设防烈度不影响计算程序中的amax取值，但是进行剪重比等调整时仍然与设防烈度有关，因此应正确填写。

4.场地类别

依据抗震规范，提供I0、I1、II、II、IV共五类场地类别。其中10类为10版新增的类别。

用户修改场地类别时，界面上的特征周期Tg值会根据抗规5.1.4条表5.1.4-2联动改变，因此，用户在修改场地类别时，应特别注意确认特征周期Tg值的正确性。特别是根据区划图确定了Tg值后，再次修改场地类别，程序根据抗规联动修改Tg值，此时应重新填入根据区划图确定的Tg值。

5.特征周期

周期折减的目的是为了充分考虑框架结构和框架-剪力墙结构的填充墙刚度对计算周期的影响。对于框架结构，若填充墙较多，周期折减系数可取0.6~0.7，填充墙较少时可取0.7~0.8;对于框架-剪力墙结构，可取0.7~0.8，纯剪力墙结构的周期可不折减。

7.竖向地震作用系数底线值

根据《高层建筑混凝土结构技术规程JGJ3-2010》第4.3.15条规定:大跨度结构、悬挑结构、转换结构、连体结构的连接体的竖向地震作用标准值不宜小于结构或构件

承受的重力荷载代表值与表4.3.15所规定的竖向地震作用系数的乘积。该参数用来确定竖向地震作用的最小值。当采用“反应谱方法和等效静力法”计算竖向地震作用时该参数会被激活，程序自动取该参数确定竖向地震作用的底线值，计算竖向地震作用标准值。可参考《高规》第4.3.15条有关规定。需要注意的是当用该底线值调控时，相应的有效质量系数应该达到90%以上。

8.竖向地震影响系数最大值

SATWE 版本放开了竖向地震影响系数最大值参数，用户可指定竖向地震影响系数最大值占水平地震影响系数最大值的比值，来调整竖向地震的大小。

9.区划图(2015)工具

中国地震动参数区划图(GB18306-2015)于2016年6月1日实施，用户在使用SATWE程序进行地震计算时，反应谱方法本身和反应谱曲线的形式并没有改变，只是特征周期Tg和水平地震影响系数最大值amax的取值不同，采用新区划图计算的这两项参数将与以往或抗规不同，但由于这两项参数均由用户输入，因此对程序本身功能并没有影响。

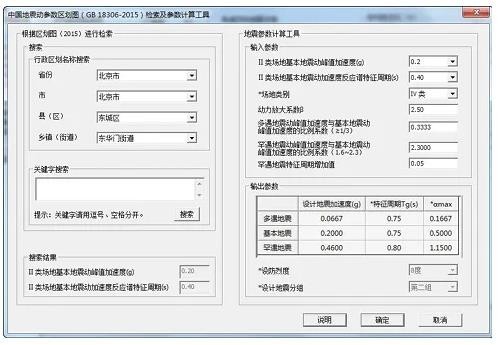

用户在使用新区划图时，应根据所查得的二类场地峰值加速度和特征周期，采用区划图规定的动力放大系数等参数及相应方法计算当前场地类别下的Tg和amax，并换算相应的设防烈度，填入程序即可。只要这几项参数正确计算并填入程序，采用旧版程序同样可以实现新的区划图规定。地震参数计算的工具，可将地震计算所需的Tg和amax等参数自动计算并填入程序界面，如下图所示:
