平面钢桁架承重 + 檩条铺压型彩钢板屋面

wu

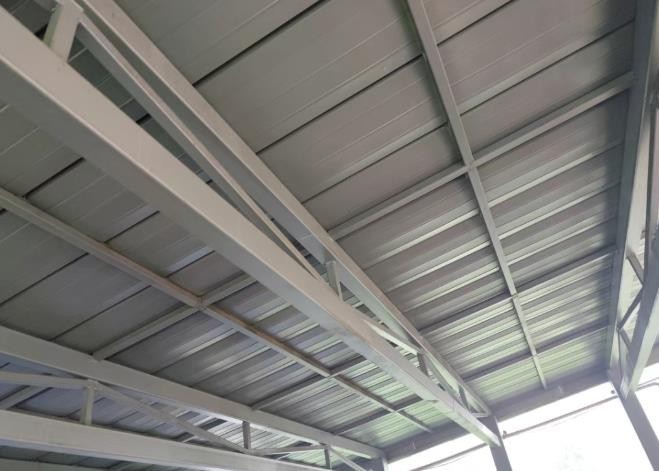

属于平面钢桁架承重 + 檩条铺压型彩钢板围护的轻型钢结构雨棚 / 库房屋面，是工地、厂区、站台最常用的简易大跨度棚顶方案。    荷载传递路线：彩钢屋面板 → 细檩条 → 主桁架 → 钢立柱 → 基础地基。    最上层：压型彩钢板。纯围护防水构件，只承接雨雪、自重，把荷载均匀分给下方横向小檩条，不参与主体受力。

    密布细方管檩条：一根根横向布置的细钢管小梁，相当于屋顶的 “次梁网格”，把板面荷载收拢后，全部传导给下方两道巨型主桁架。

    核心承重：三角形钢桁架（斜杆 + 上下弦杆），是整套结构的灵魂，桁架只让杆件承受拉力或者压力，完全规避弯矩，用料极省还能扛大跨度：

•     上弦粗主梁：斜向的上方长钢管，主要承受压力；
•     下弦水平拉杆：底部平直长钢管，全程受拉力；
•     中间斜腹杆 + 竖腹杆：把上下弦连成一个个三角形。三角形是几何不变体系，不会随便变形歪扭；屋面荷载落下来，内力会顺着斜杆拆分，要么拉要么压，没有杆件会被掰弯。
• 对比纯实心钢梁：同跨度下桁架钢材用量能省一大半，自重轻、施工吊装方便，特别适合这种大开间无柱遮挡的顶棚。
      端部钢立柱：桁架两端焊接固定在竖向钢柱顶端，柱子属于压弯构件，扛竖向压力，同时抵抗风荷载带来的水平推力，最后把全部荷载传给地面混凝土基础，靠地脚螺栓防止整体被大风掀翻滑移。

      主要优点：三角桁架刚度强、跨度能做很大，中间不用立柱子，下方空间完全开阔；工厂下料现场焊接 / 螺栓拼装，搭建速度快、造价低廉；受力逻辑科学，杆件仅拉压，材料利用率拉满。




      这房顶就是用钢管焊出一串三角形 “铁架子骨架”，上面铺一层铁皮挡雨，细小管当网格托住铁皮；大桁架架子只靠 “硬拉 + 硬顶” 干活，不会像实心大梁那样被压弯，少用钢还能跨很大一片距离；两头焊在钢柱子上扎根地面，风再大三角结构也不容易散架。唯一要盯紧防锈和焊缝，一旦锈穿、焊口裂开，这套 “铁三角房顶” 就容易塌架变形。
